做了个吊炸天的电脑控制板,还有武器系统【46P】

有个歪果仁做了一个超酷的电脑控制板,悬挂在坐位前上方。控制板上有个 100 个可编程按钮和开关。平常电脑高频操作,自然不在话下。震惊的是,居然还搞了个武器系统。本文就是他的制作过程,快来围观。

(提示:全文多图预警,共 46 张。图床在 imgur,可能少数朋友需要梯子。)

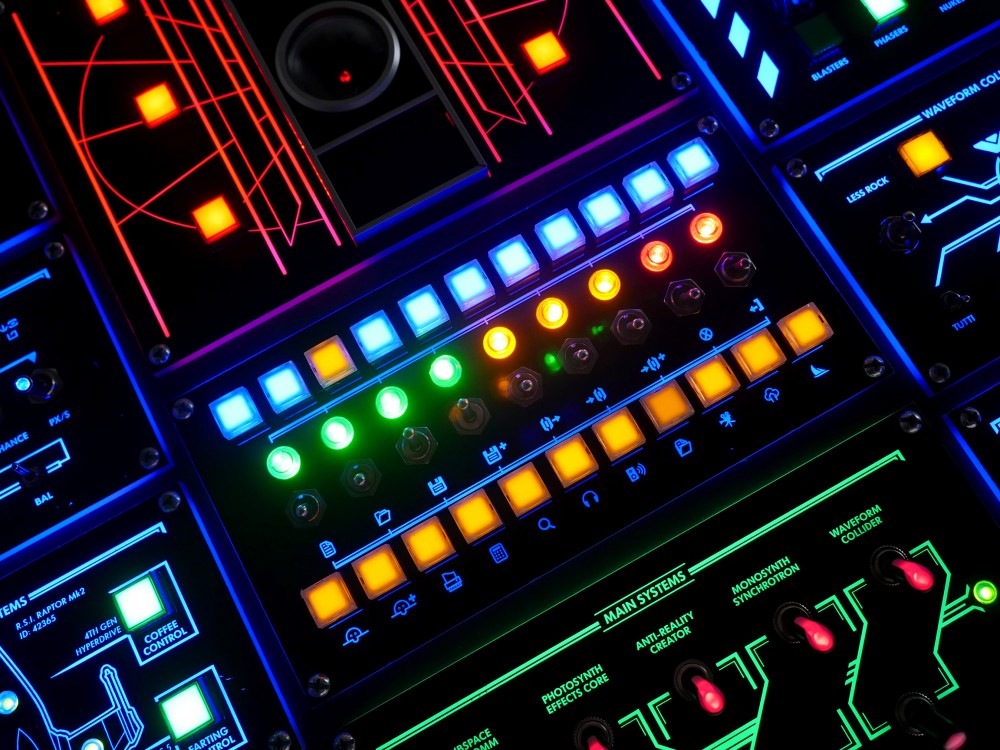

下面是成品图。面板配有 100 个可编程按钮及开关,供尽情玩耍。

LED 按钮和背光灯

面板的绿色区域用来打开我最常用的程序。最上面一排能够触发 Chrome、Photoshop、Premiere、After Effects 以及 iTunes。

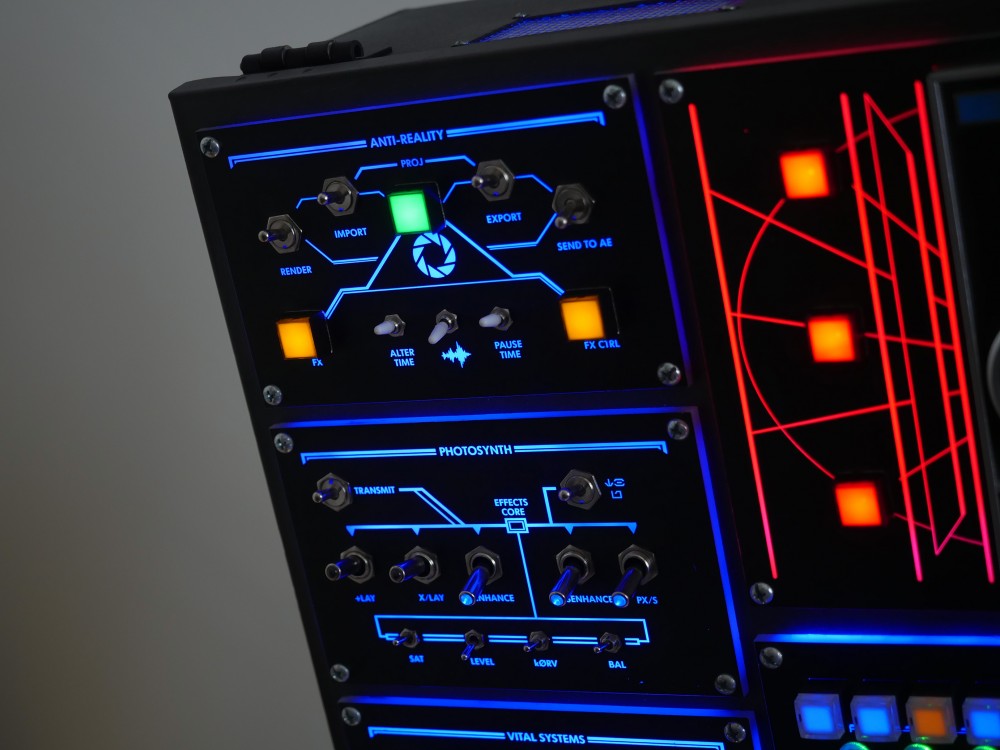

面板的这两个区域用来打开 Premiere (上) 和 Photoshop (下) 里的快捷键。我可不想面板只能用于一个 app,所以名字稍微改了下。‘Disenhance’ 对应的是 ‘Blur’。

中央区域的面板控制所有主要操作系统级快捷键。打开、保存、关闭,等等。

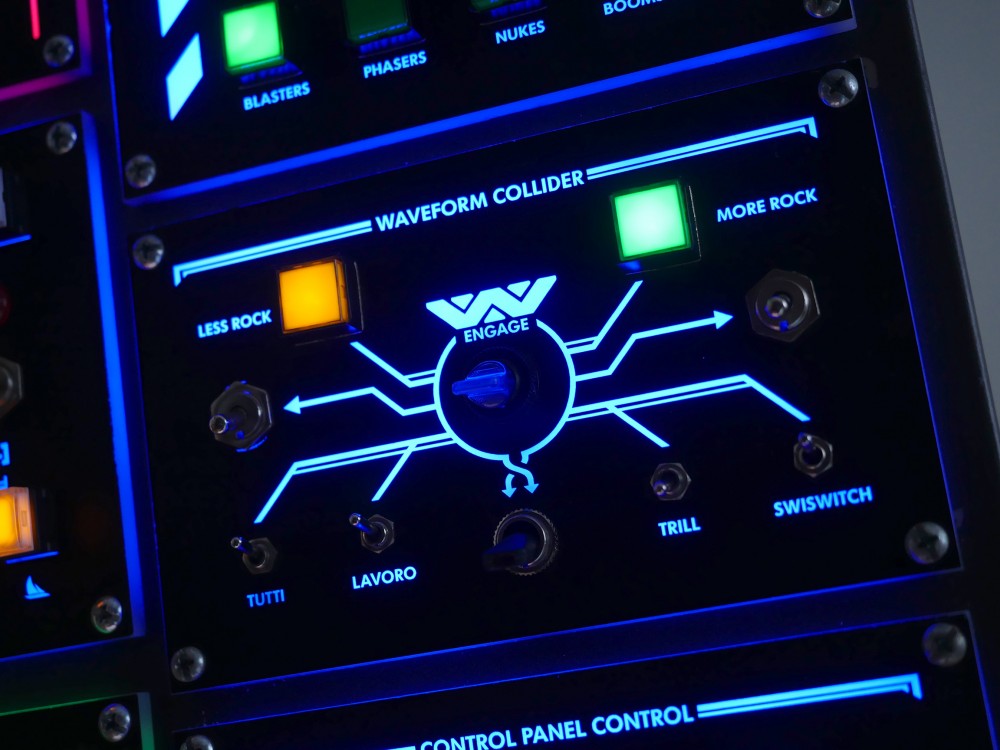

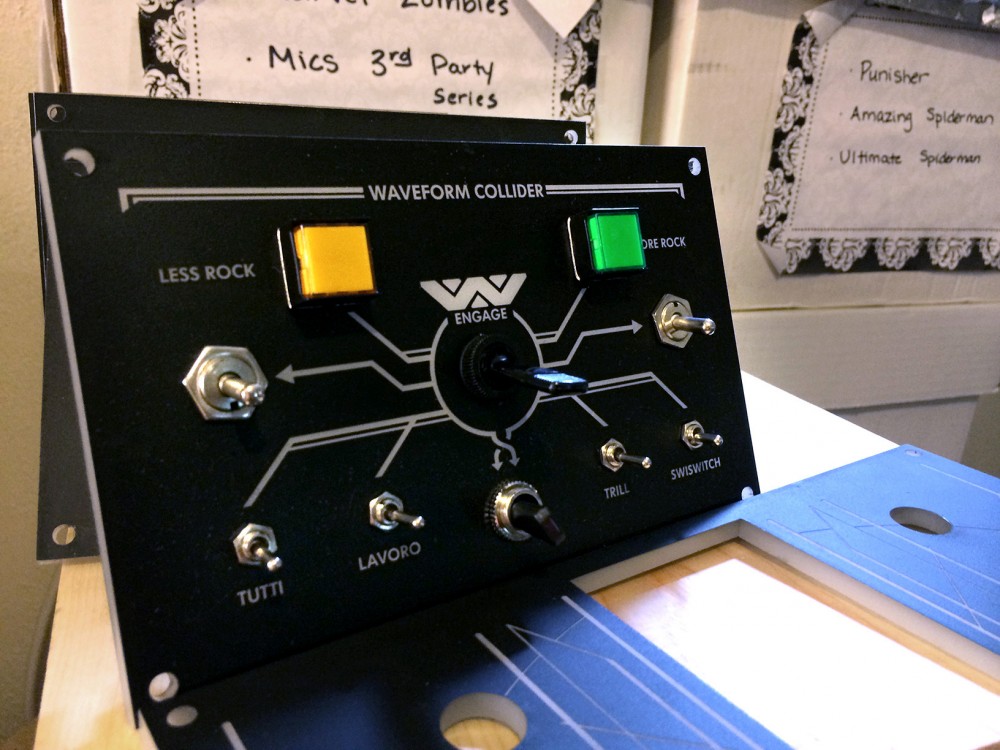

iTunes 控制器。 ‘More Rock’和‘Less Rock’按钮用来控制音量。底下的四个开关用来触发 iTunes 的播放列表。

有些区域的面板就是为了炫酷……

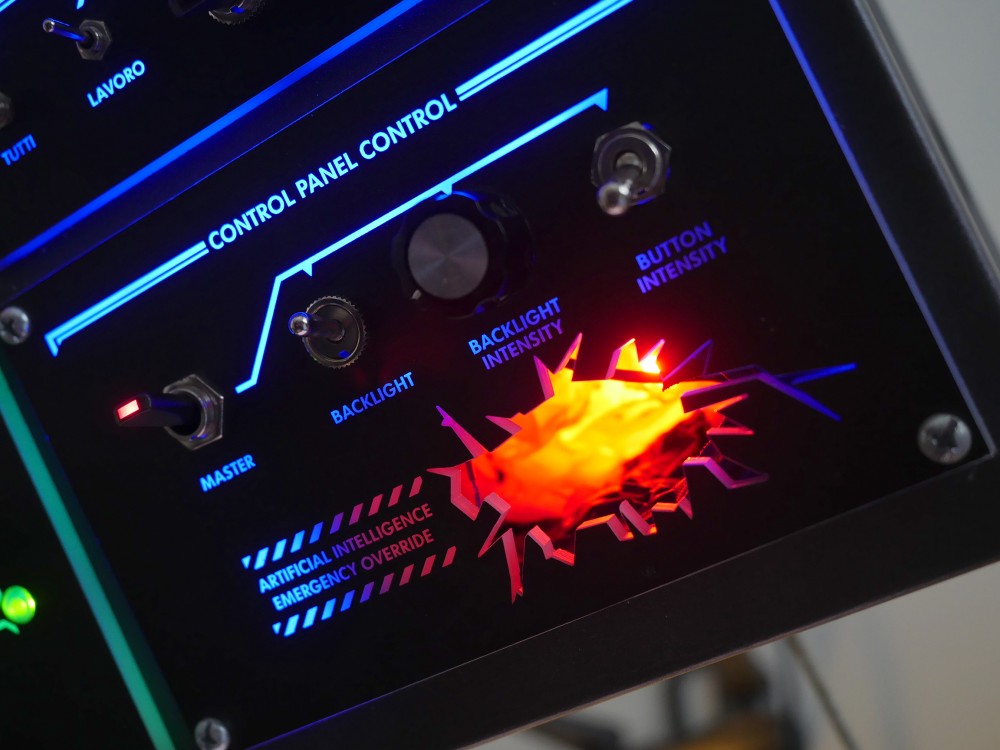

顶端的四个开关控制面板本身(亮度,背光等)。底下是牛X的人工智能紧急关停按钮(可惜“坏了”)。

制作步骤

The Build - Step by Step

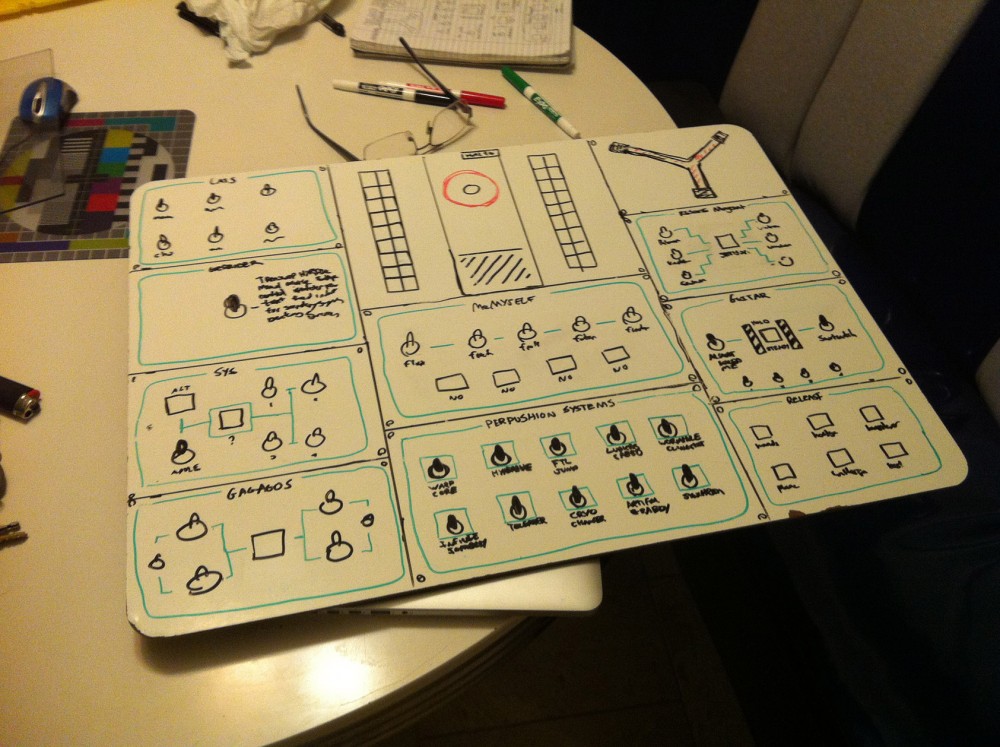

第一阶段:原始概念设计。最后不得不放弃右上角的面板区域,原因是我没那玩意儿需要的 1.21 千兆瓦的电力。

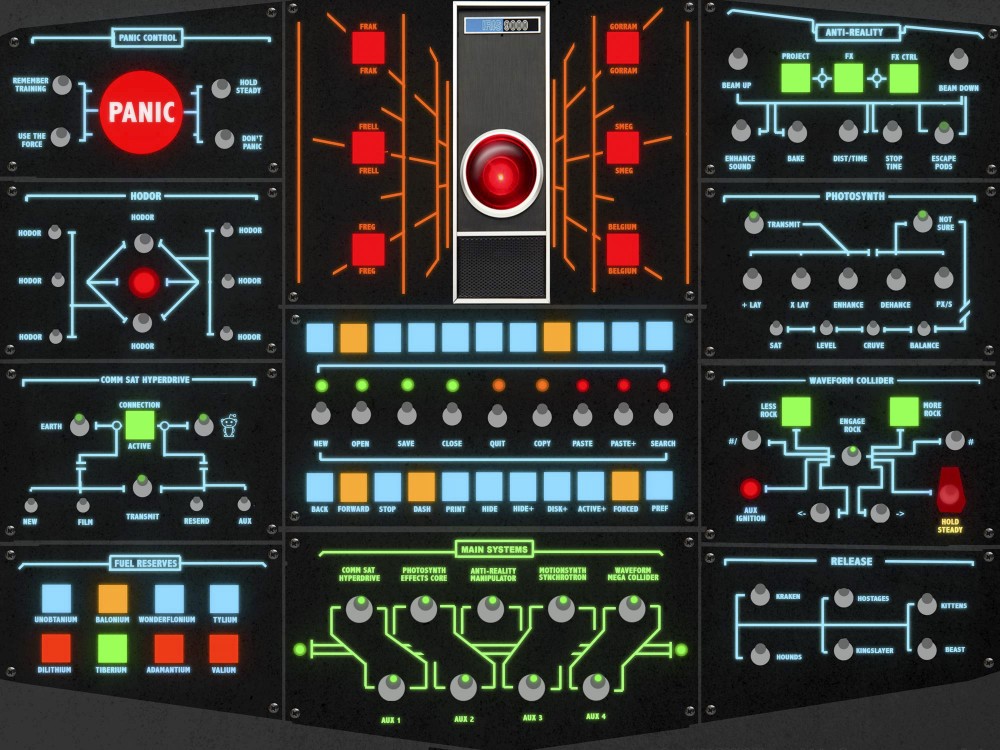

第二阶段:用 PS 先画个小样。

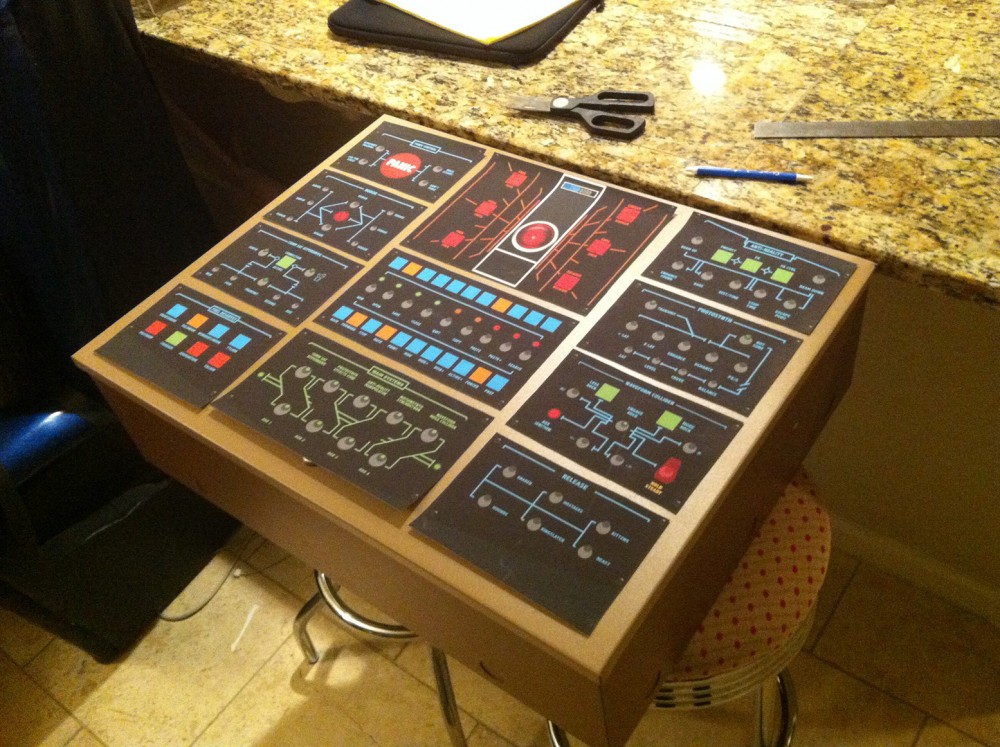

我把小样打印出来放在我打算用来做机身的金属接线盒上。灵感来自于做过酿酒控制面板的某个家伙。

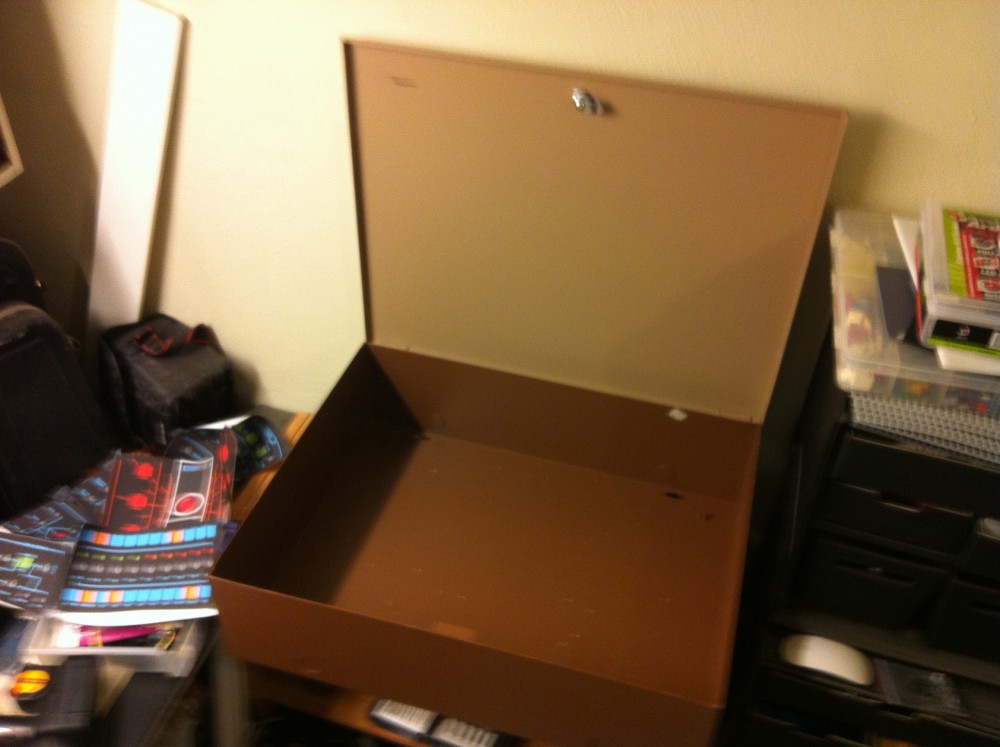

空接线盒。宝贝儿们快到碗(盒)里来。

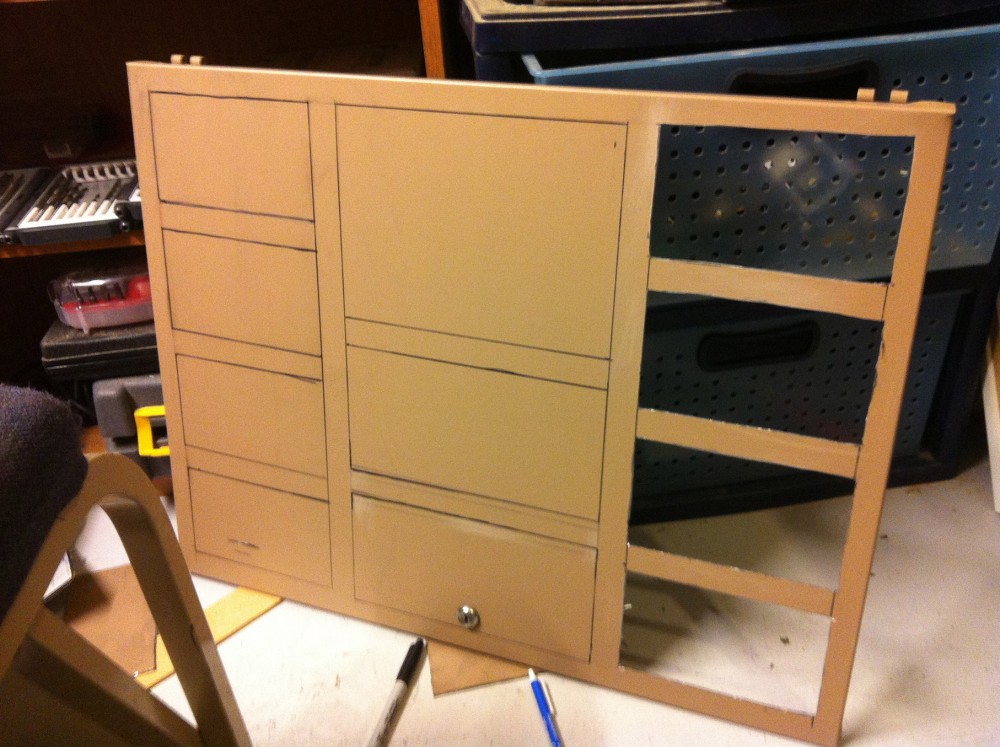

手工打洞。值得一提的是我都不造我这是在干嘛(囧)。

打洞花了不少时间和 Dremel 工具的套头。

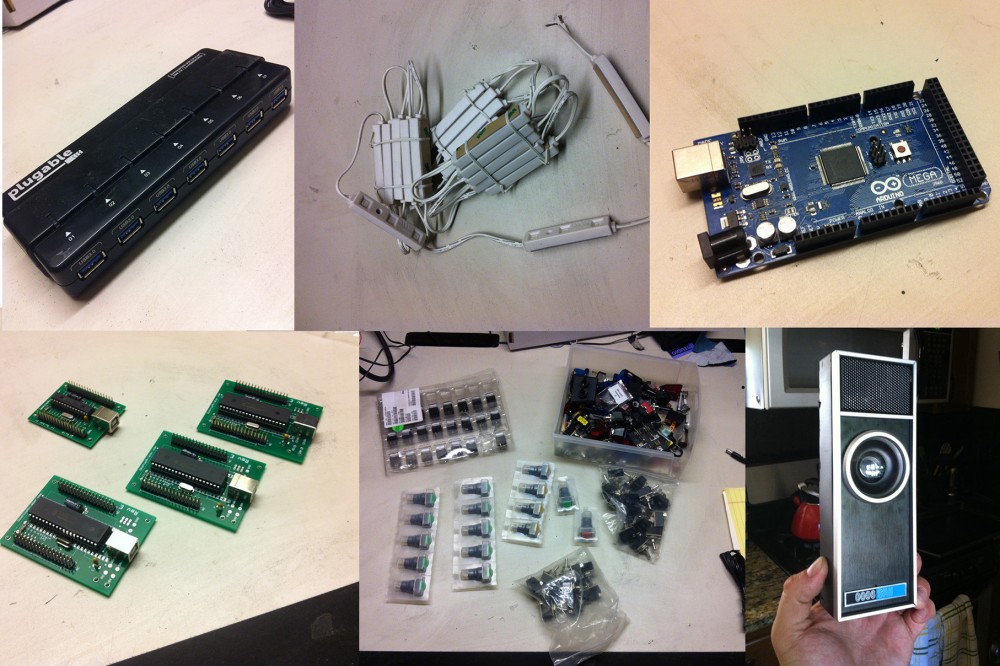

其余组件。USB集线器,背光 LED 灯,闪灯用 Arduino,在幕后干活的 USB 控制器,开关和按钮,以及从 Think Geek 上买的一台 HAL 单元。

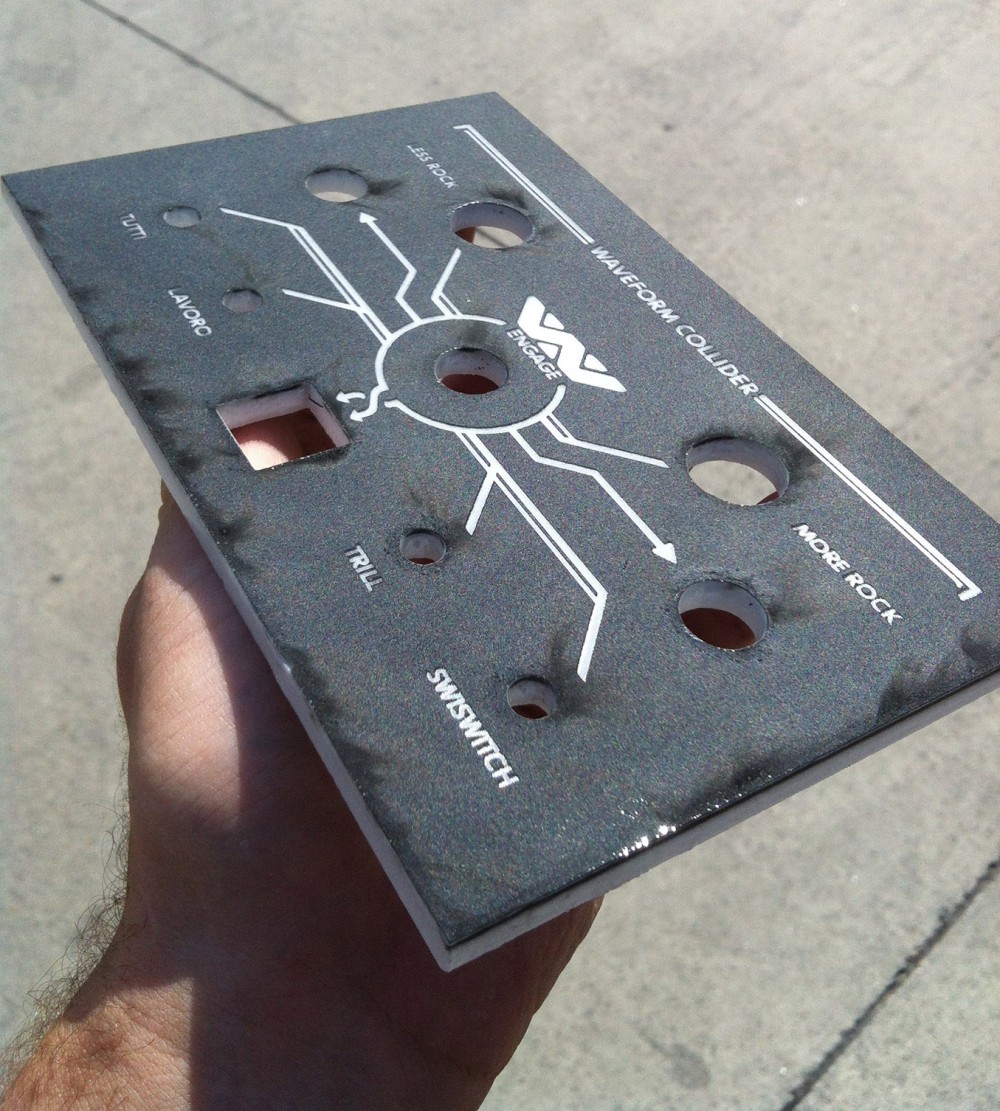

面板的制作材料是白色丙烯酸树脂,经过黑色喷涂和激光蚀刻。蚀刻在面板上开槽,从而形成所有几何图形和文字。就是照着这个思路,然而开头的一个地方却不太顺利。

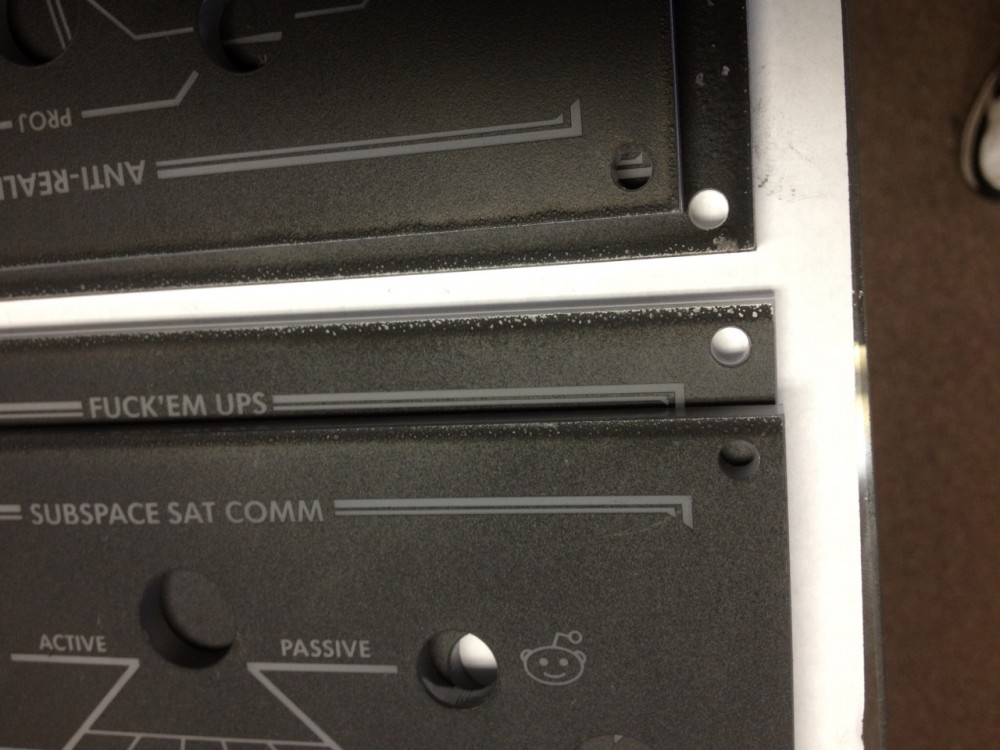

第二个需要蚀刻的地方好了些,但仍碰到一些棘手的问题。此时我决定回到小样的草绘想个其它办法。

第三个地方整得很漂亮。完美!有人有需要的话,我在德州 Buda 有个弟兄是专门搞激光蚀刻的。

开始布线。真是一头雾水。

就在游泳中现学会游泳吧。

排列 LED 背光灯和底下的 USB 集线器。

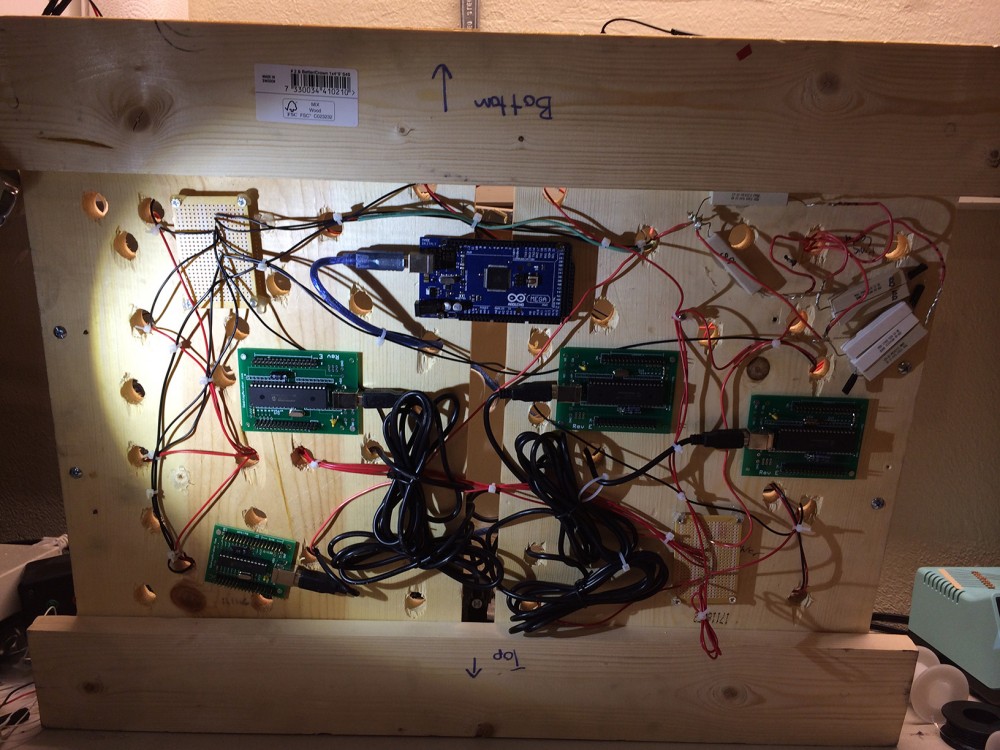

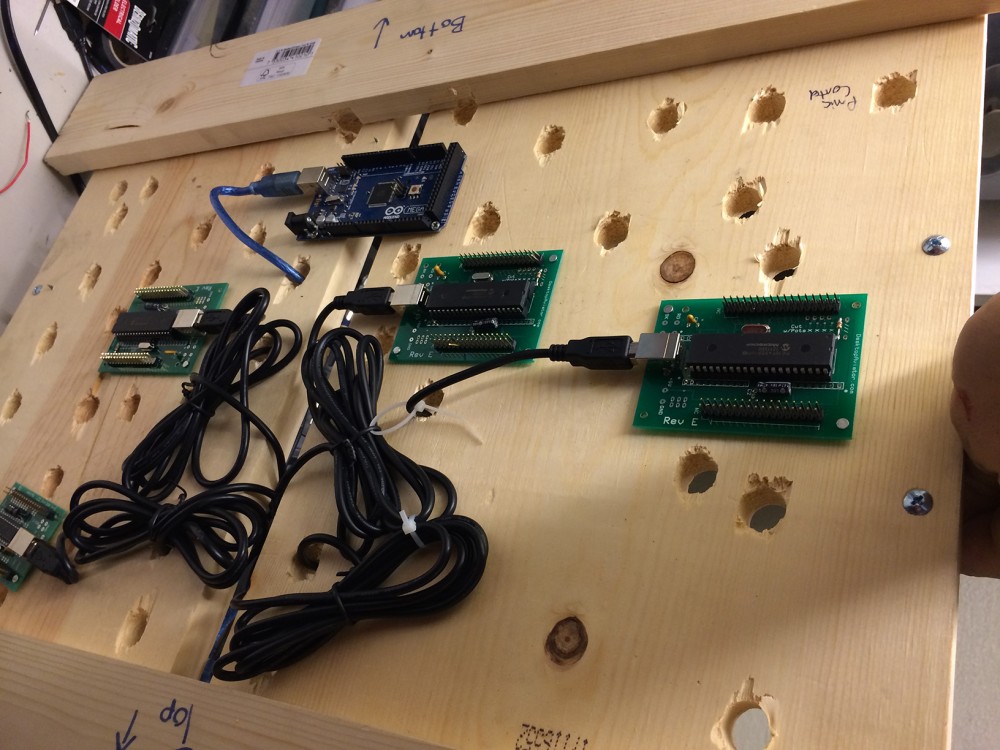

USB 控制器就藏在我的木质母版反面。为了搞懂这些电子器材的工作原理,我搞坏了一堆控制器。要知道,在做这 Project 之前我只有拆东西的经验,呵呵。

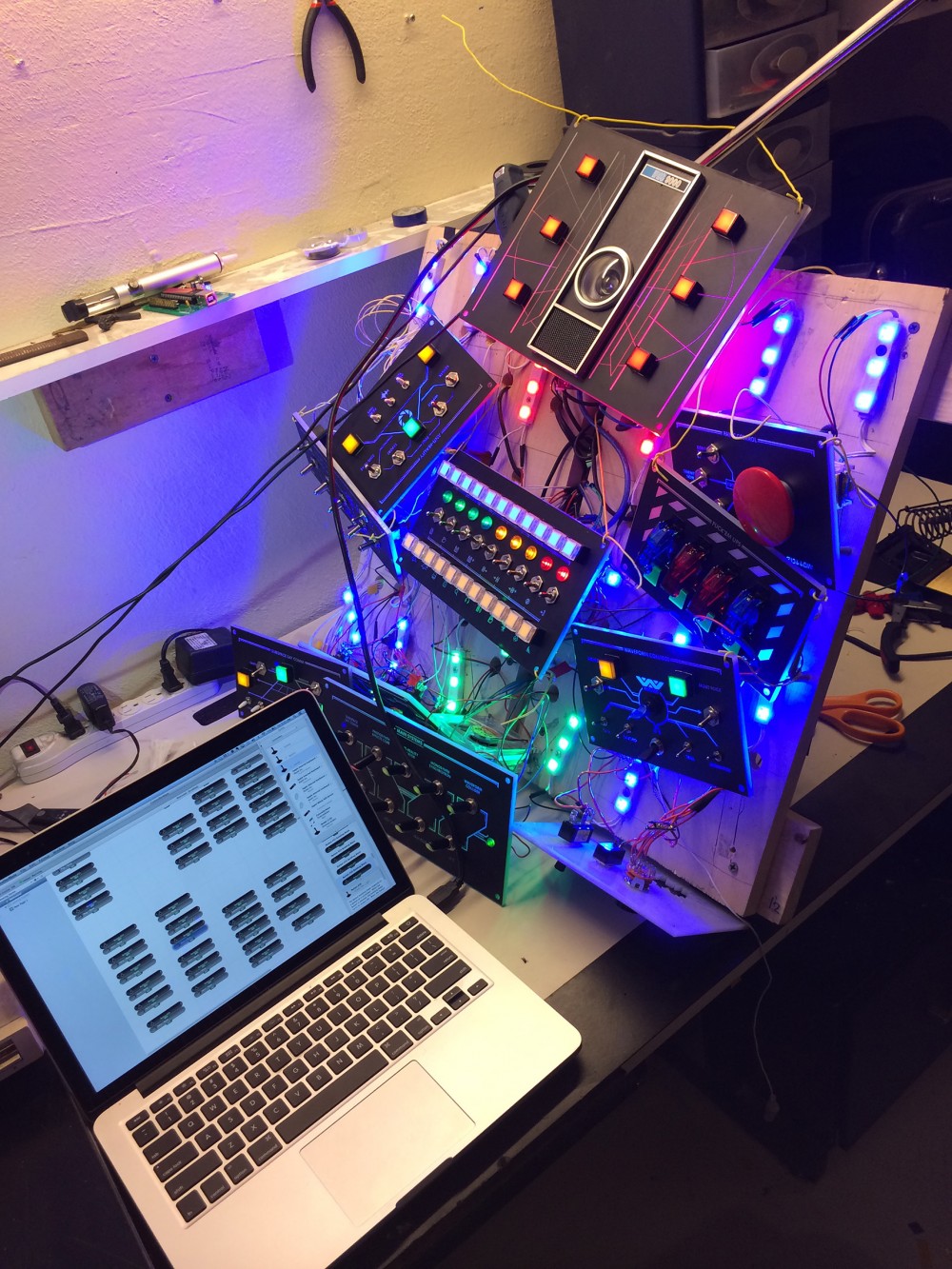

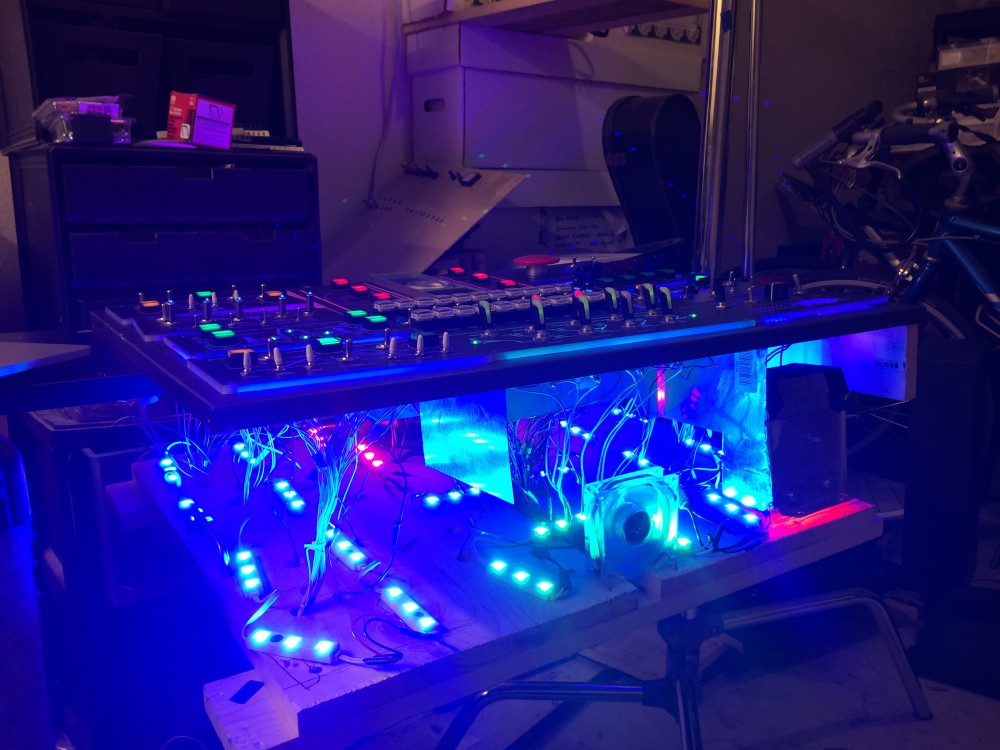

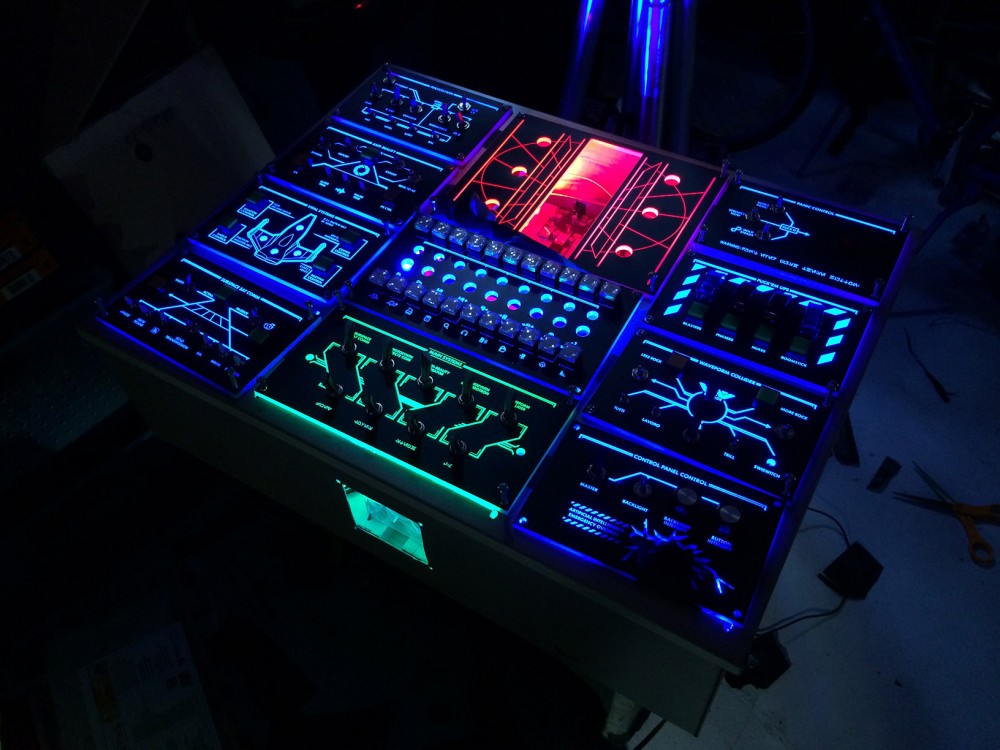

点亮的 LED 背光灯。为防止过热,我在右边加了个风扇。

我就这样静静地欣赏着它们的美,都不想破坏它继续干活了。

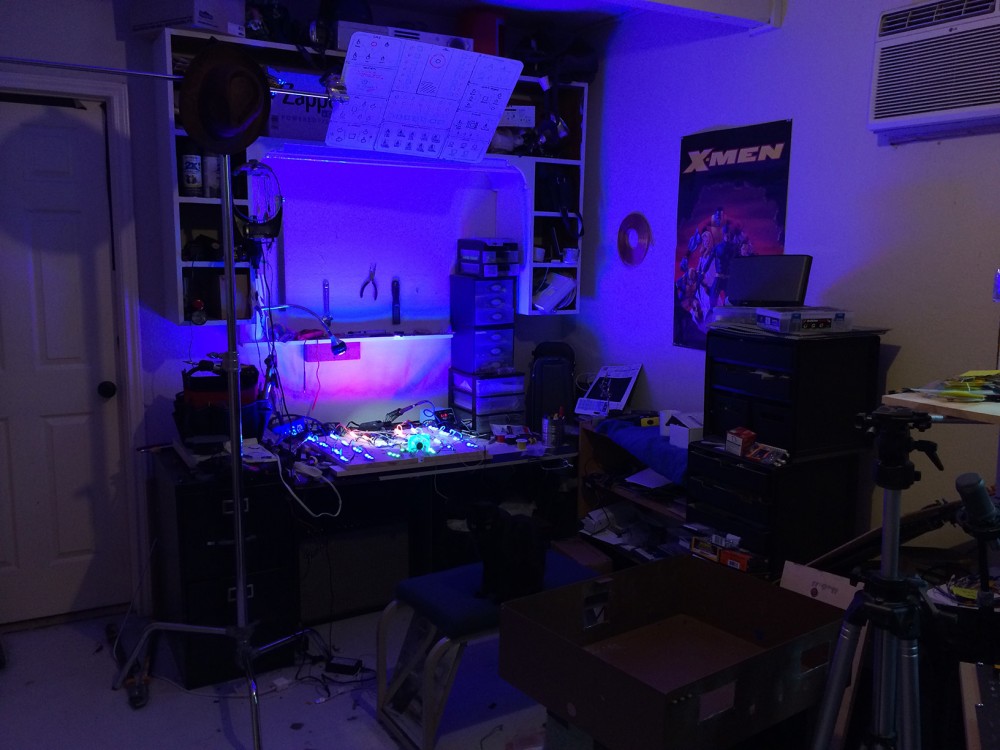

工作间实景。

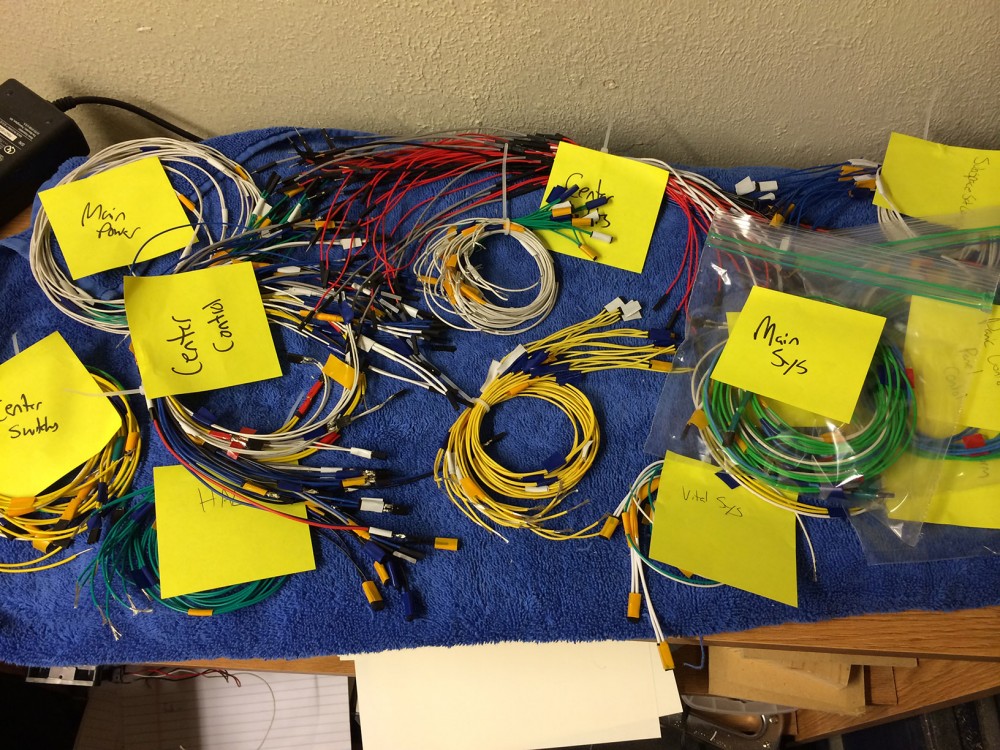

正式布线开始了。

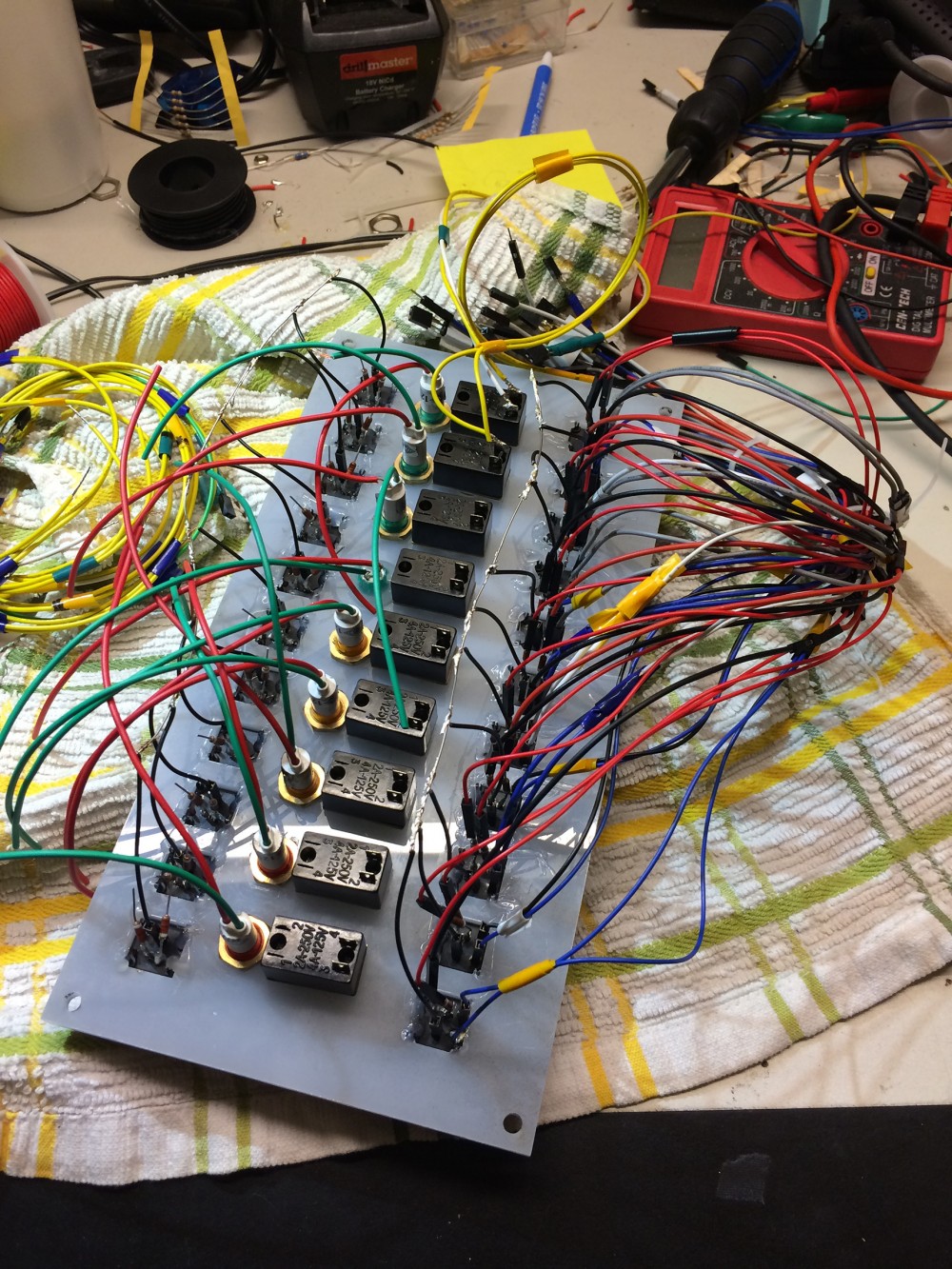

面板上连线。请无视那些惨不忍睹的焊点。

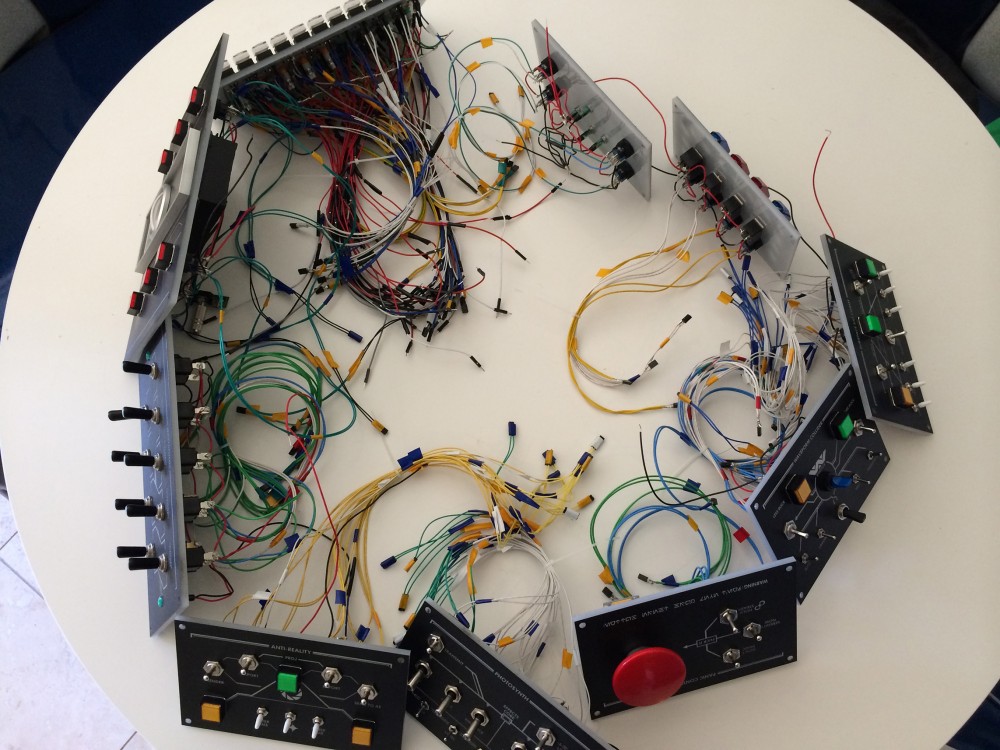

这些比较复杂一点。

完工时,我的大脑停机了,智商急需充值。

全家福。

装配开始。

把面板与后面的 USB 控制器插接起来。

故障排除花了我好几个不眠夜。我愚蠢地使用了错误的电气胶布,结果几乎所有的排线都要重做。为了修好每一根线,得赔上两根线。当时对自己是否能够坚持到底表示严重怀疑。

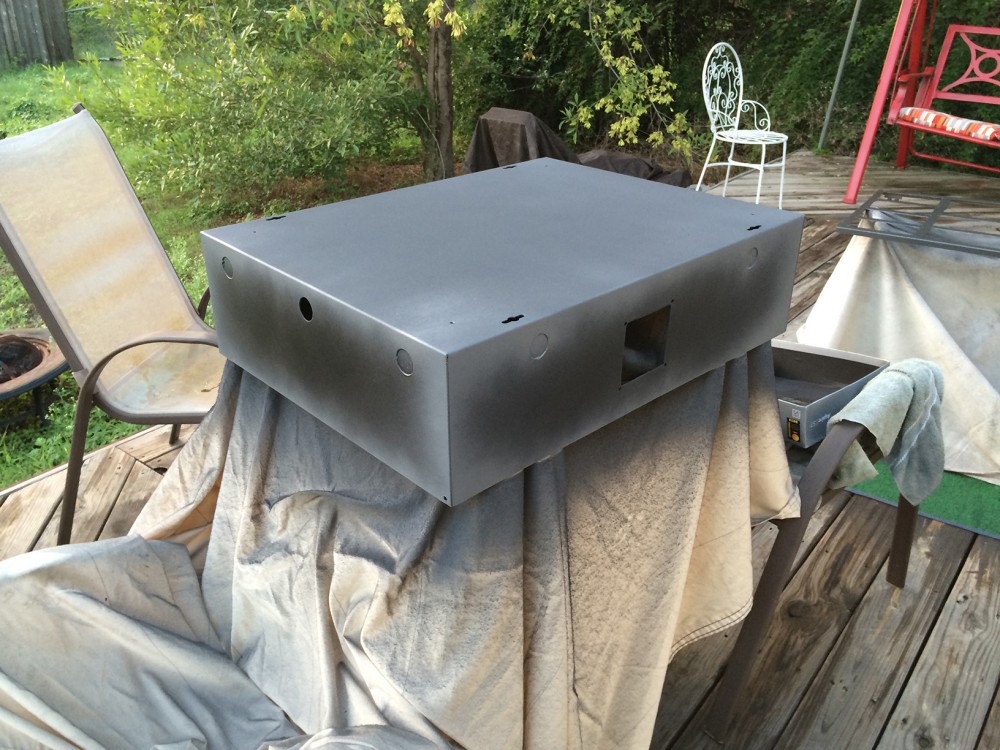

给基座上漆。我唯一的遗憾就是没在边上镂一个《Black Mesa | 黑山》游戏 的 Logo。

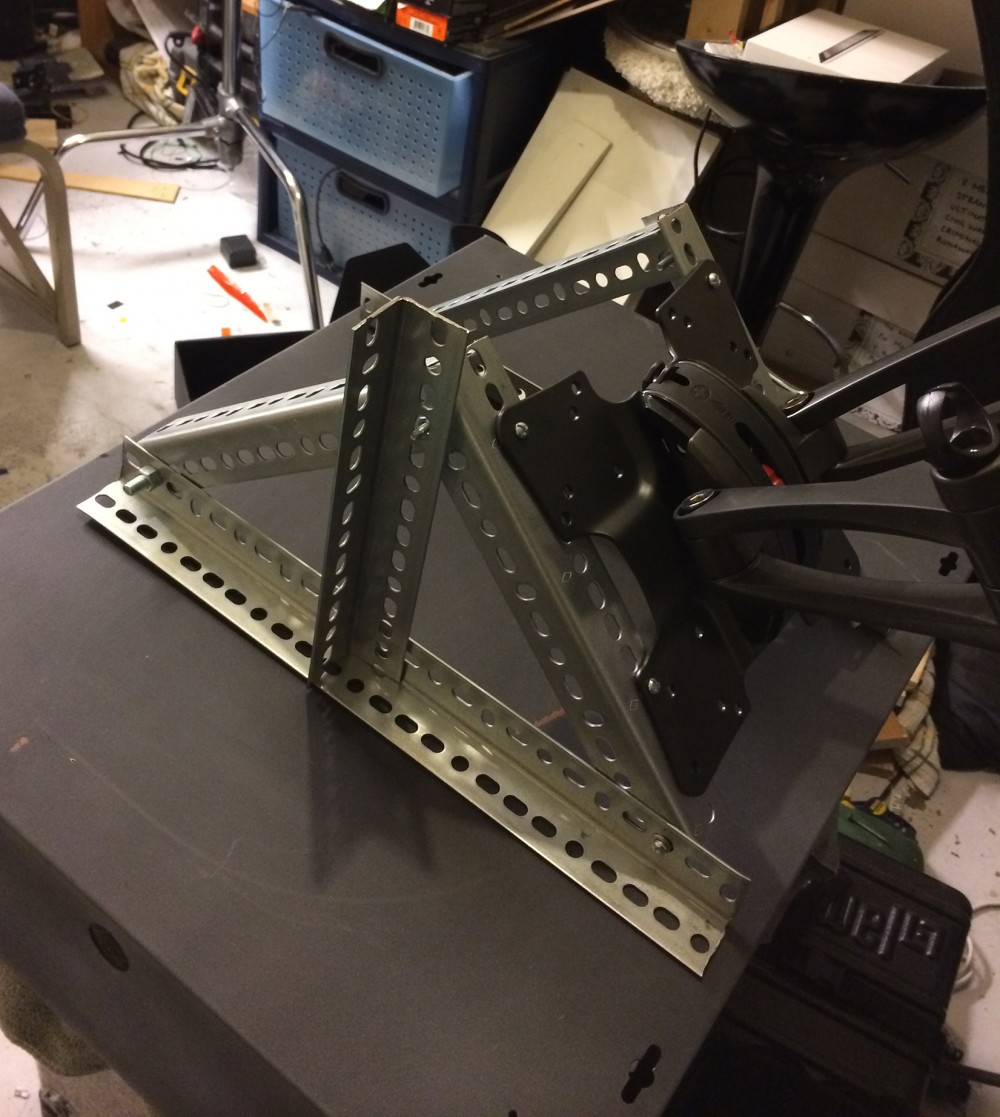

壁架。

终于。。。接近完成了。

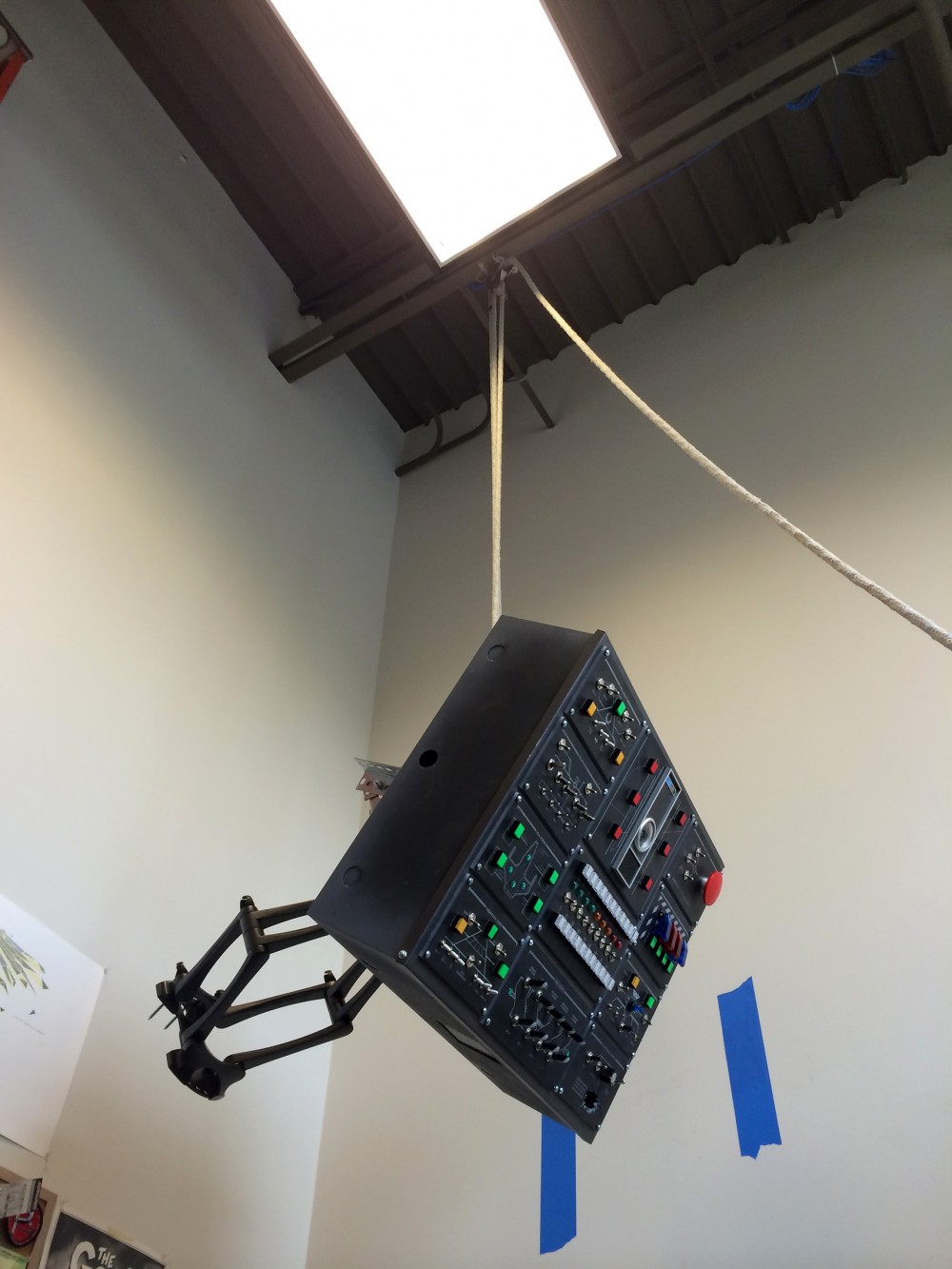

问老爸借了块砖头和滑轮机构,才把这玩意儿吊起来(太重了)。因为太蠢,所以凡事(安装)都得靠自己。

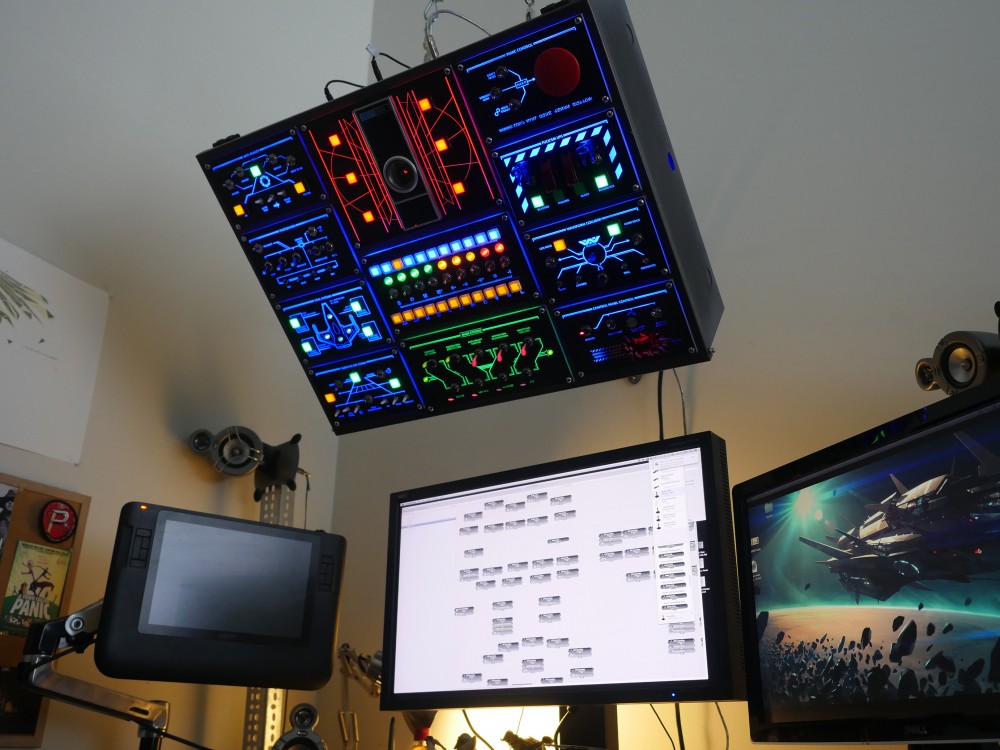

收工!

Bingo

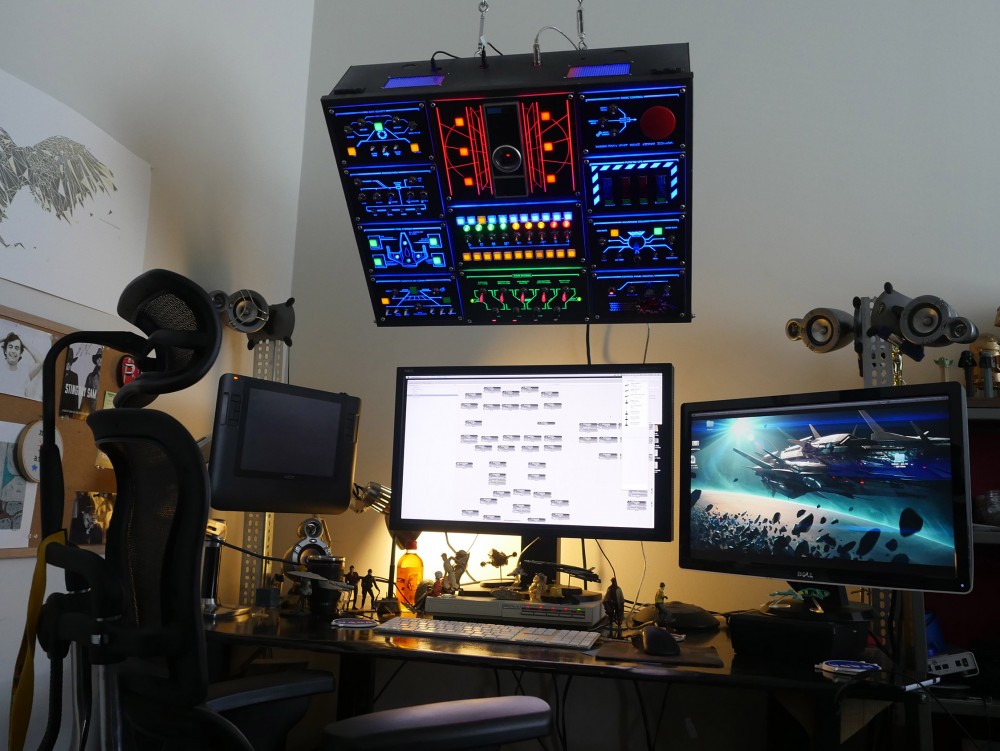

大功告成。

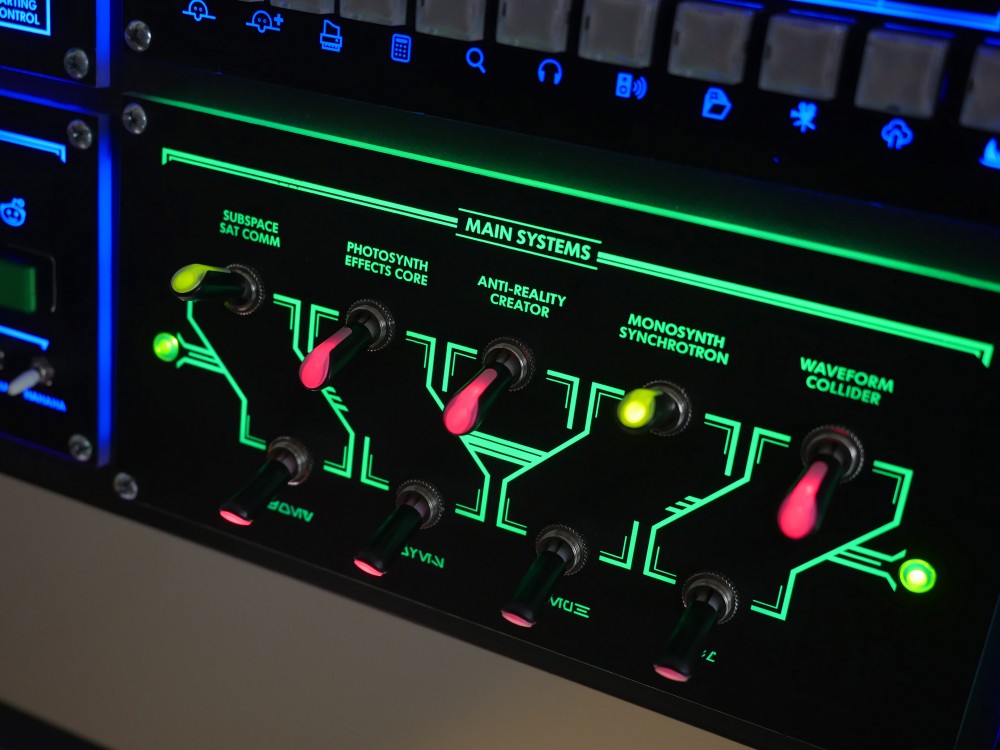

我想让面板的背景看上去既像为 Tron 准备的又像为 Luke 准备的电脑。

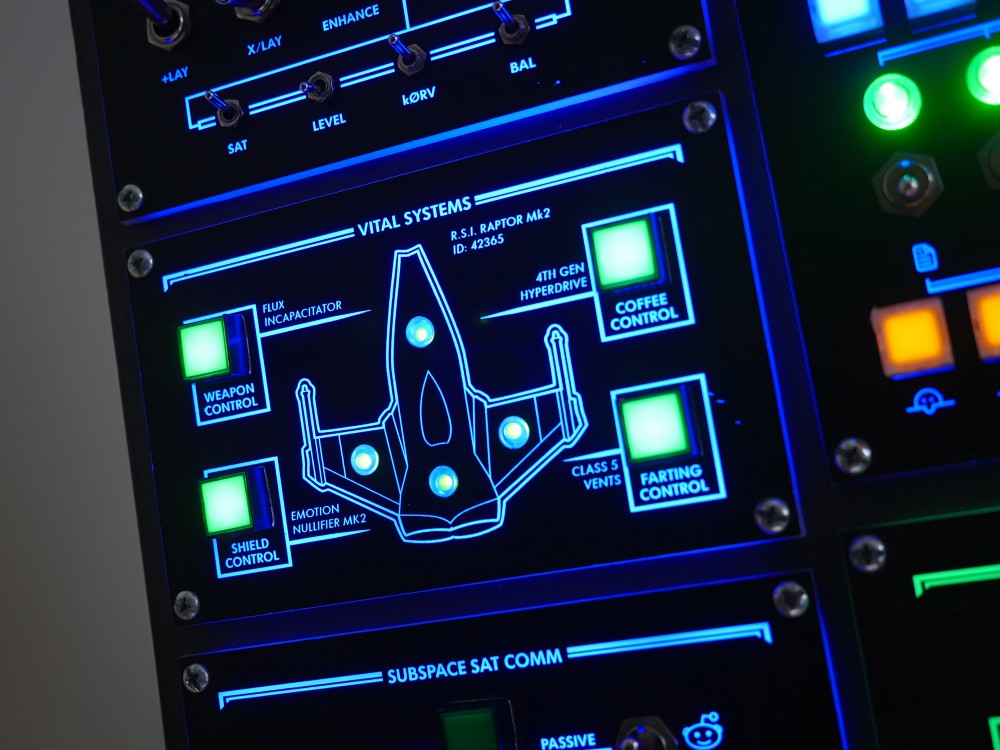

武器系统。按下这些按钮会发出奇特音效。

压力管理系统。‘Don’t Panic’打开的是《银河系漫游指南》的 YouTube 视频, ‘Serenity Now’则播放一段 Firefly clip, 而按下‘Hold Steady’ 播放的是我最爱的乐队。

RSI

最底下的按钮干的事是聊天时打出「呵呵」、「哈哈」、「哈哈哈」等不同级别的笑。非常管用。

测试按钮轻重的正确方法。

感谢阅读我的面板制作教程。就是一时兴起做了这么个玩意儿。我现在都离不开它了。。。不,这可是非卖品。

我从过程中获益匪浅,并深深感觉自己可以做到更好。或许几年之内会出第二版,但现在我心满意足了。
